Как да се криптира усукана двойка?

Първо, нека видим какво еусукана двойка. Този комуникационен кабел се състои от една или повече двойки изолирани проводници. Проводниците са усукани заедно и покрити с пластмасова обвивка. Мрежовият кабел, използван за свързване с интернет, се състои от четири двойки проводници.

Преди да компресирате усуканата двойка, трябва да решите за какви цели ще я използвате. Има два основни типа кримпване съединител с усукана двойка:

•
  директна връзка - за свързване на компютър и комутатор / хъб / маршрутизатор
•
  напречно звено (кросоувър) - за свързване на два компютъра

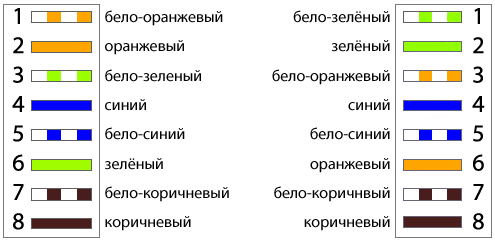

С права връзка, и двата края на усуканата двойка се навиват в един шаблон, като кръстосването се осъществява в различни посоки. Обикновено кога усукана двойка за права линия проводящите усукани двойки са подредени в следния ред:

•
  бяло / оранжево / оранжево / бяло / зелено / синьо / бяло / синьо / зелено / бяло / кафяво / кафяво


при кръстосана връзка единият край на усуканата двойка е компресиран от предишната схема, а другият от другата:

•
  бяло / зелено / зелено / бяло / оранжево / синьо / бяло / синьо / оранжево / бяло / кафяво / кафяво


По принцип съвременните мрежови карти могат да "разбират" и директна връзка при свързването на два компютъра, но е по-добре да бъдат безопасни.

Така че, как да се увие усукана двойка у дома? За да направите това, ще ви трябва самия кабел, няколко RJ-45 конектора и специален инструмент, наречен кримпващи клещи (кримпер, кримпер).

Клещите за кримпване се състоят от три работни зони, всяка от които има свои собствени функции. Дръжката е разположена нож за рязане на проводници, а някои модели имат и вдлъбнатина, предназначена да премахне външната изолация от кръглия кабел. В центъра на махалото има специален гнездо, в която съединителят също е навит. И в горната част на кримпера има област, която помага отлепете външната изолация усукана двойка.

Така че, за да компресирате усуканата двойка, първо трябва да я направитевнимателно отрежете края на кабела с вградения нож. След това трябва да се почистят около 3 сантиметра от кабела от изолацията със специален нож. По принцип можете да го замените с обикновен нож или ножица.

След това, трябва да разредите, да раздробите иприравнете двойките проводници. След това трябва да разпределите кабелите според цветовете в съответствие с желаната схема и подравнете. След затягане на подравнените проводници, е необходимо да се режат върховете им с помощта на вграден нож, оставяйки около 1 см от тъканите проводници.

След това подравнените проводници се вмъкват вконектор RJ-45. Профилите на проводниците трябва да достигат до края на коритата. Уверете се, че кабелната обвивка излиза зад заключалката, предназначена за фиксиране, и също спира. След това трябва да проверите отново дали проводниците са правилно оформени в цветове и да поставите съединителя в шаблона, докато спре. След това изтеглете натискащите клещи, докато кабелната брава на вилицата щракне на място.

Но се случва, че нямате кримпване, но компресирайтеусукана двойка, добре, просто лошо. След това можете да използвате тънка отвертка, за да го увиете. Този метод е по-труден и по-малко ефективен, но в извънредна ситуация той може да бъде полезен. Как да крим усукана двойка с отвертка?

Както и в предишния случай, е необходимо да се почистиИзолирайте, разширете проводниците по цветове и ги поставете в конектора. След това пластмасовия фиксатор на конектора и контактните дюзи трябва да бъдат изхвърлени така, че да не изпъкват над повърхността му. За да направите това, натиснете ги в края на отвертката. След това трябва да сложите отвертката и най-накрая да ударите контактите, така че зъбите да попаднат в изолацията. Трябва да настоявате твърдо, но внимателно.

Проверете дали сте успели да изцедите усуканата двойка правилно, можете да използвате специално устройство - тестер, Въпреки че в някои случаи дори не е необходим тестер - лошо работеща или не работеща мрежа и ще покаже, че кабелът е кримпвал зле или неправилно.
